一、西门子S7-200smart基础

1.1 S7-200 smart

1.1.1 S7-200smart扩展参数

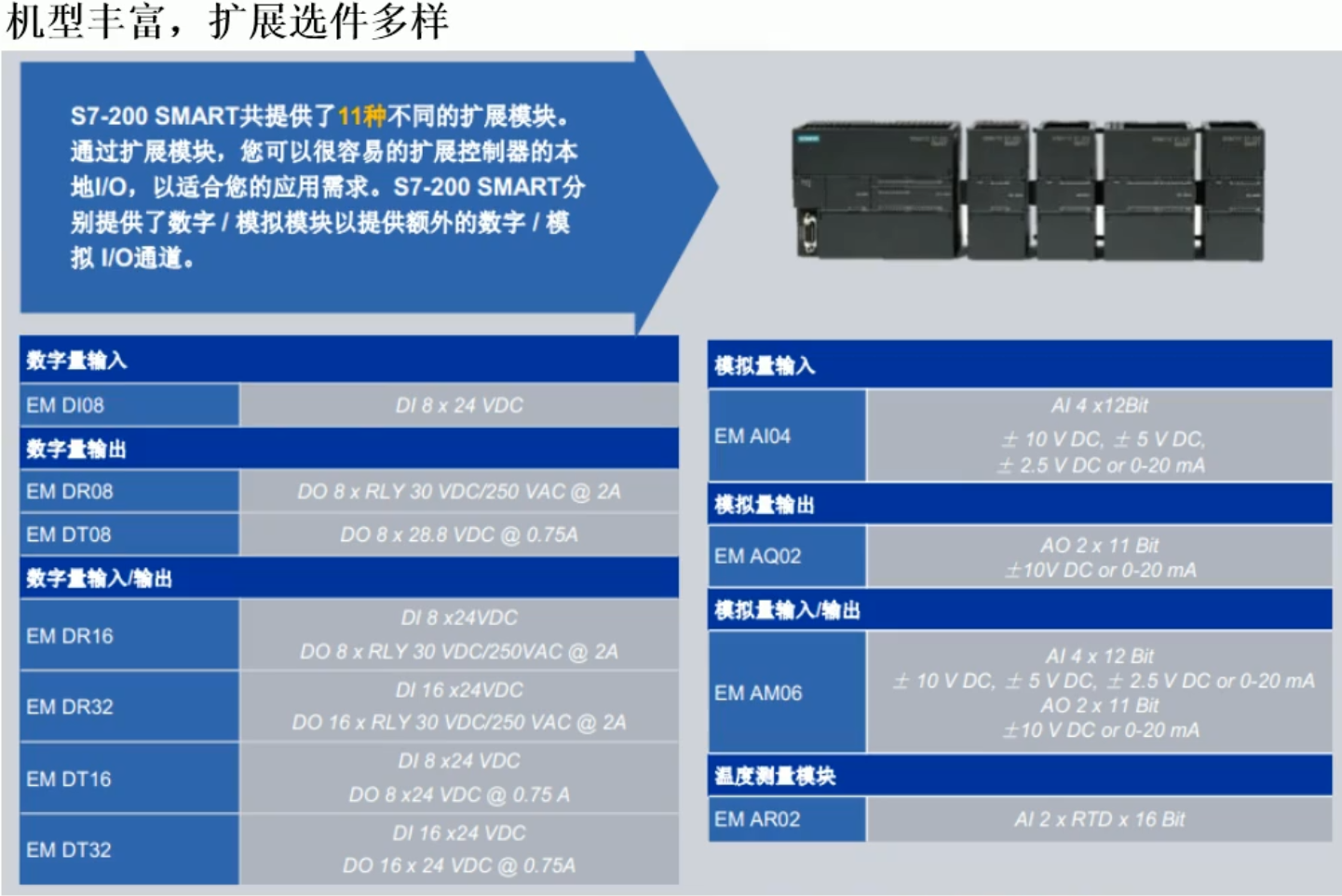

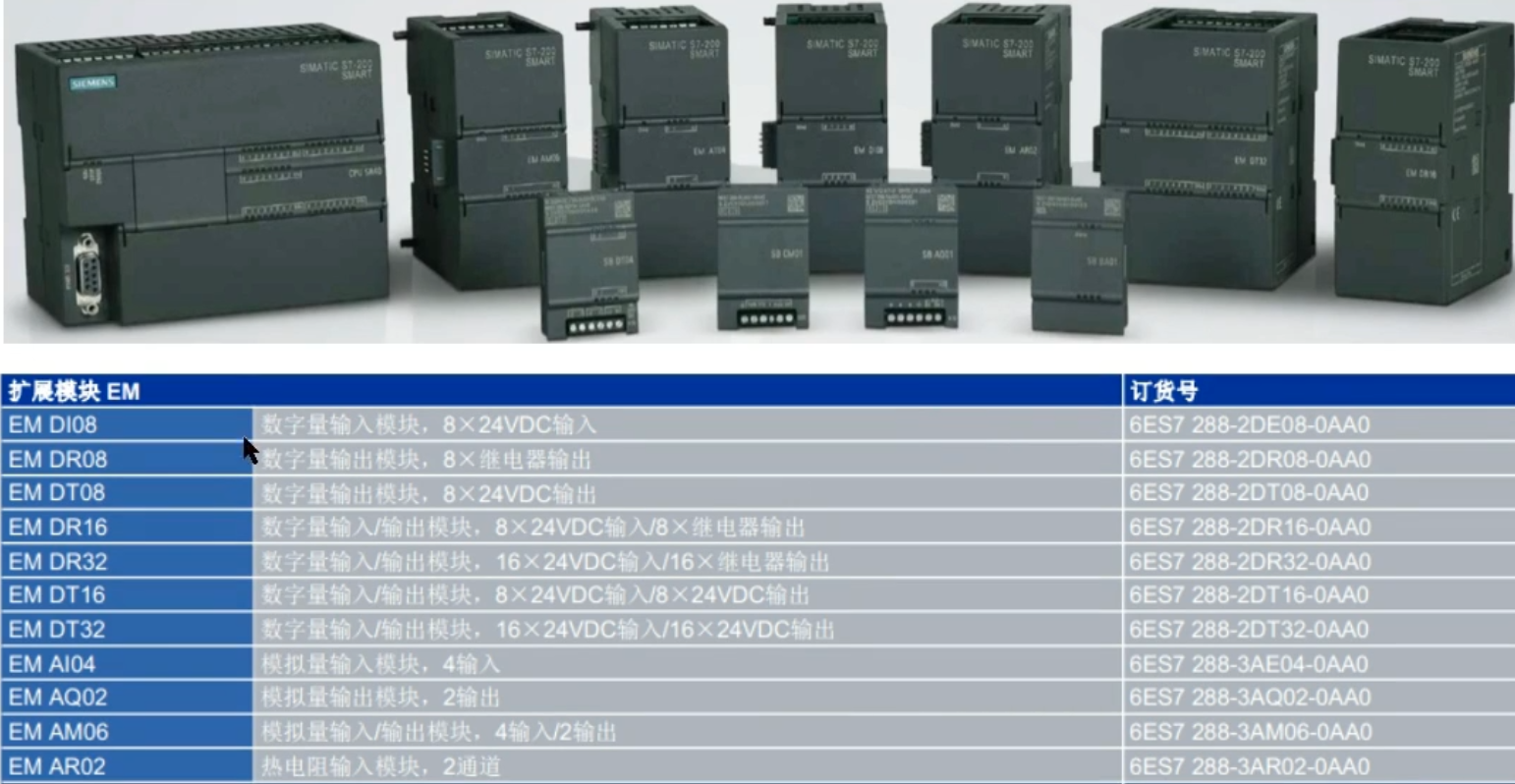

图1-1：S7-200smart扩展模块参数

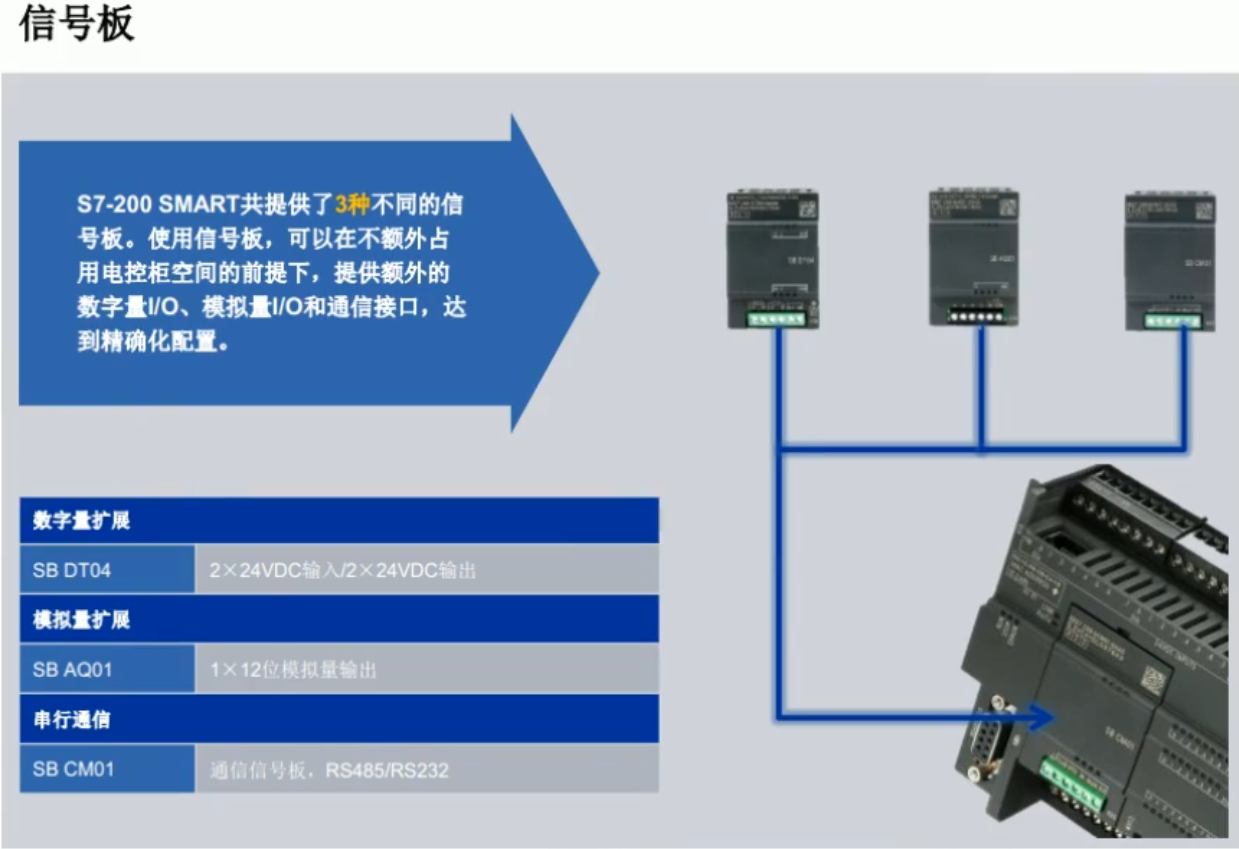

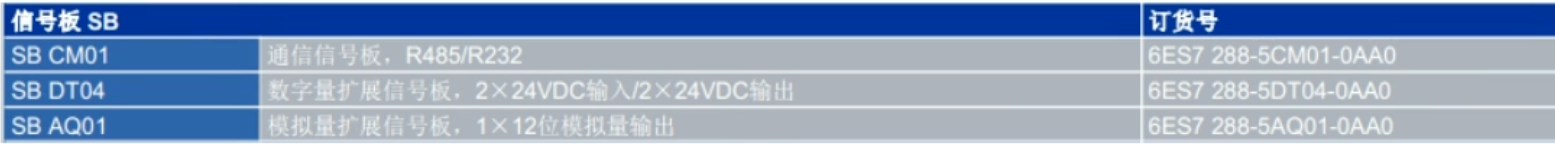

图1-2：S7-200smat扩展信号板的参数

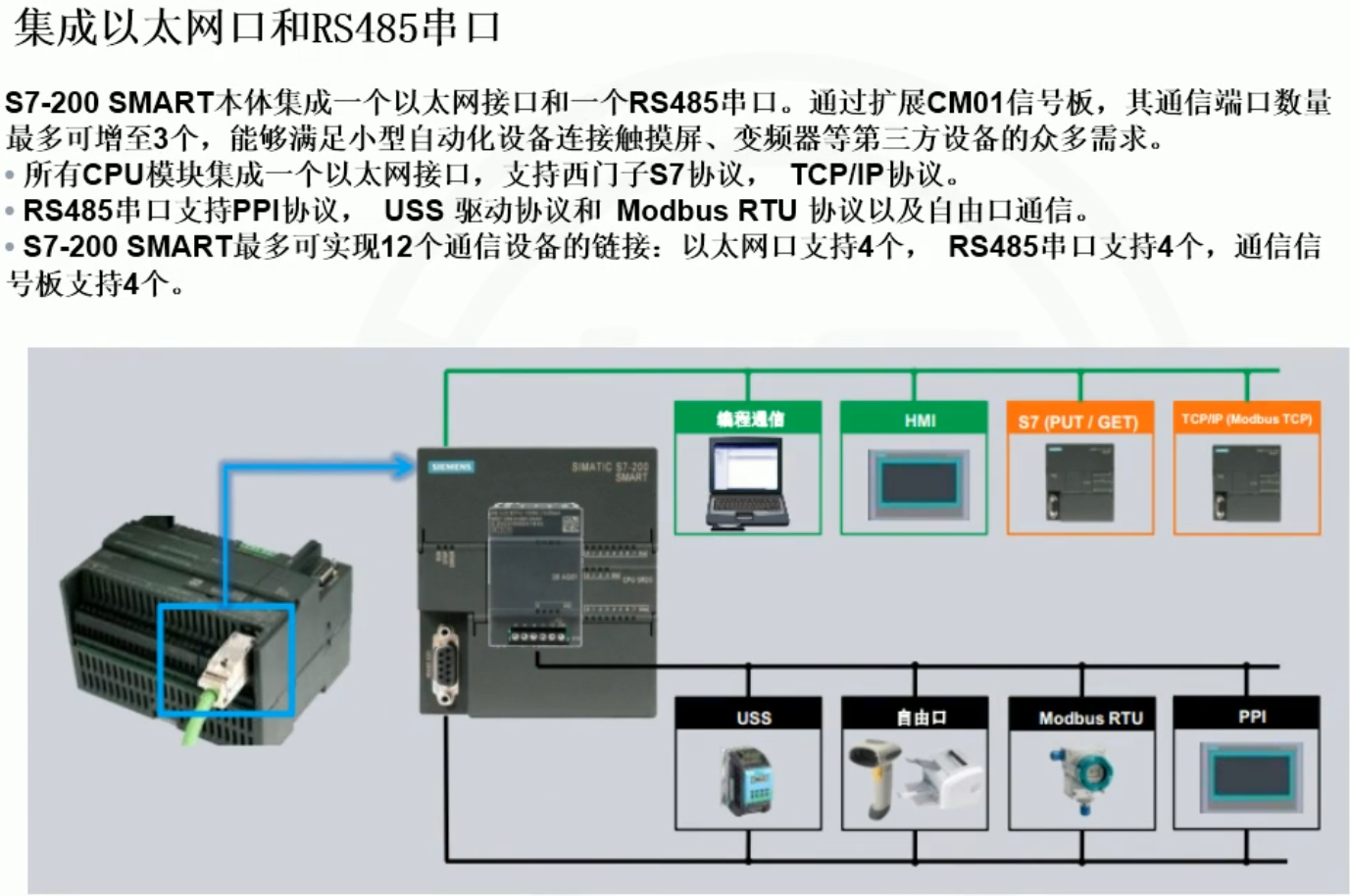

图1-3：S7-200smat集成以太网口和RS485串口

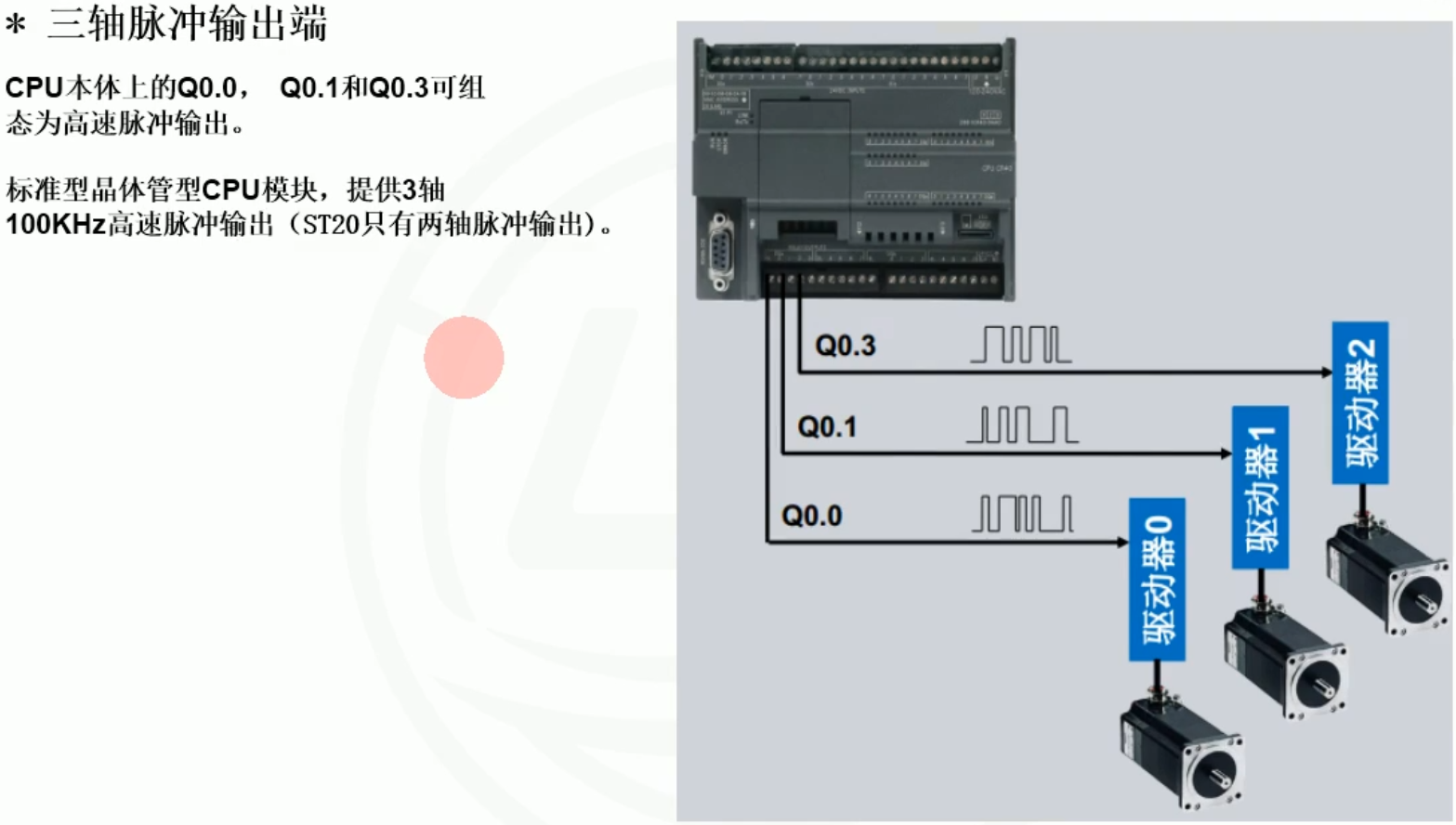

图1-4：S7-200smat三轴脉冲输出端

CPU本体三轴脉冲输出端：
Q0.0
Q0.1
Q0.3

1.1.2 S7-200smart的硬件组成

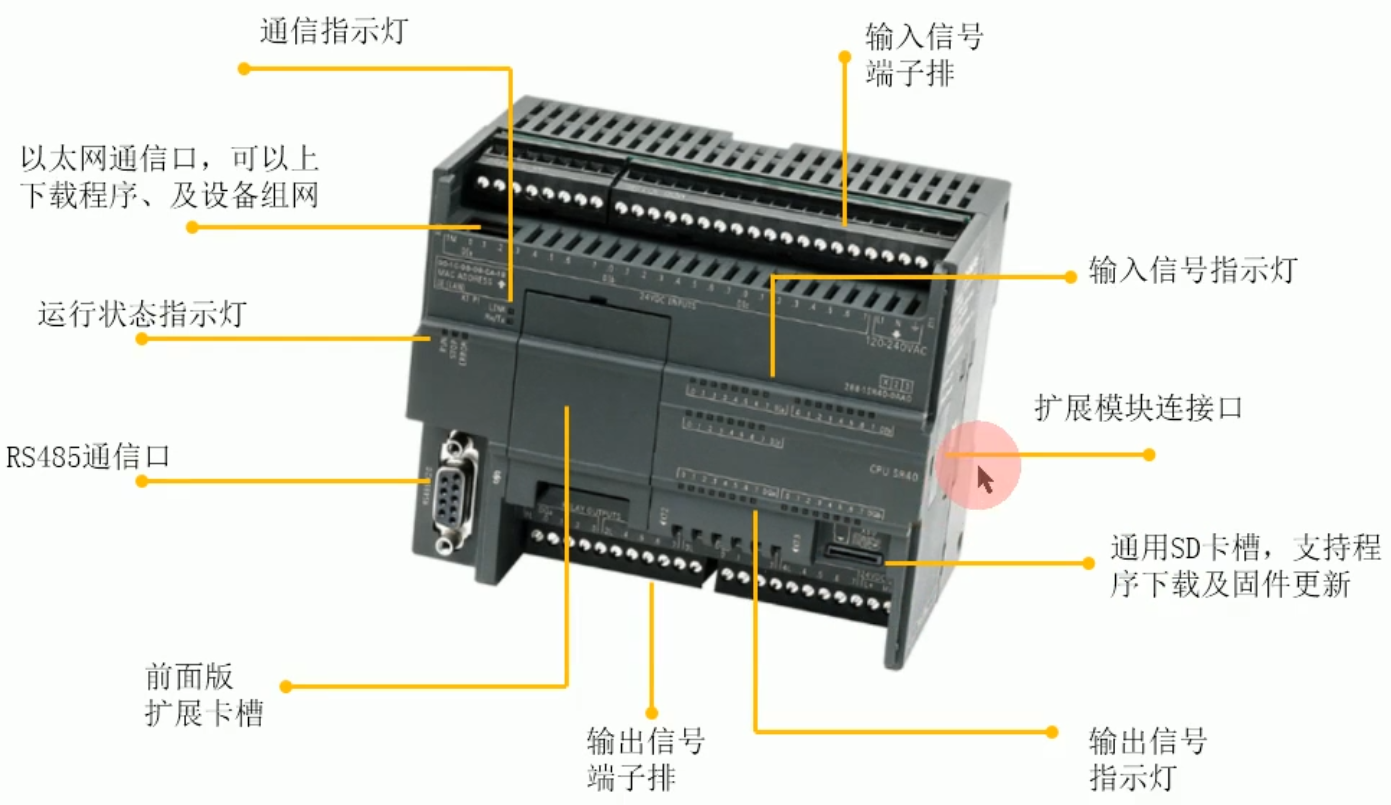

图1-5：S7-200smat硬件组成

1.1.3 S7-200smart PLC的订货号

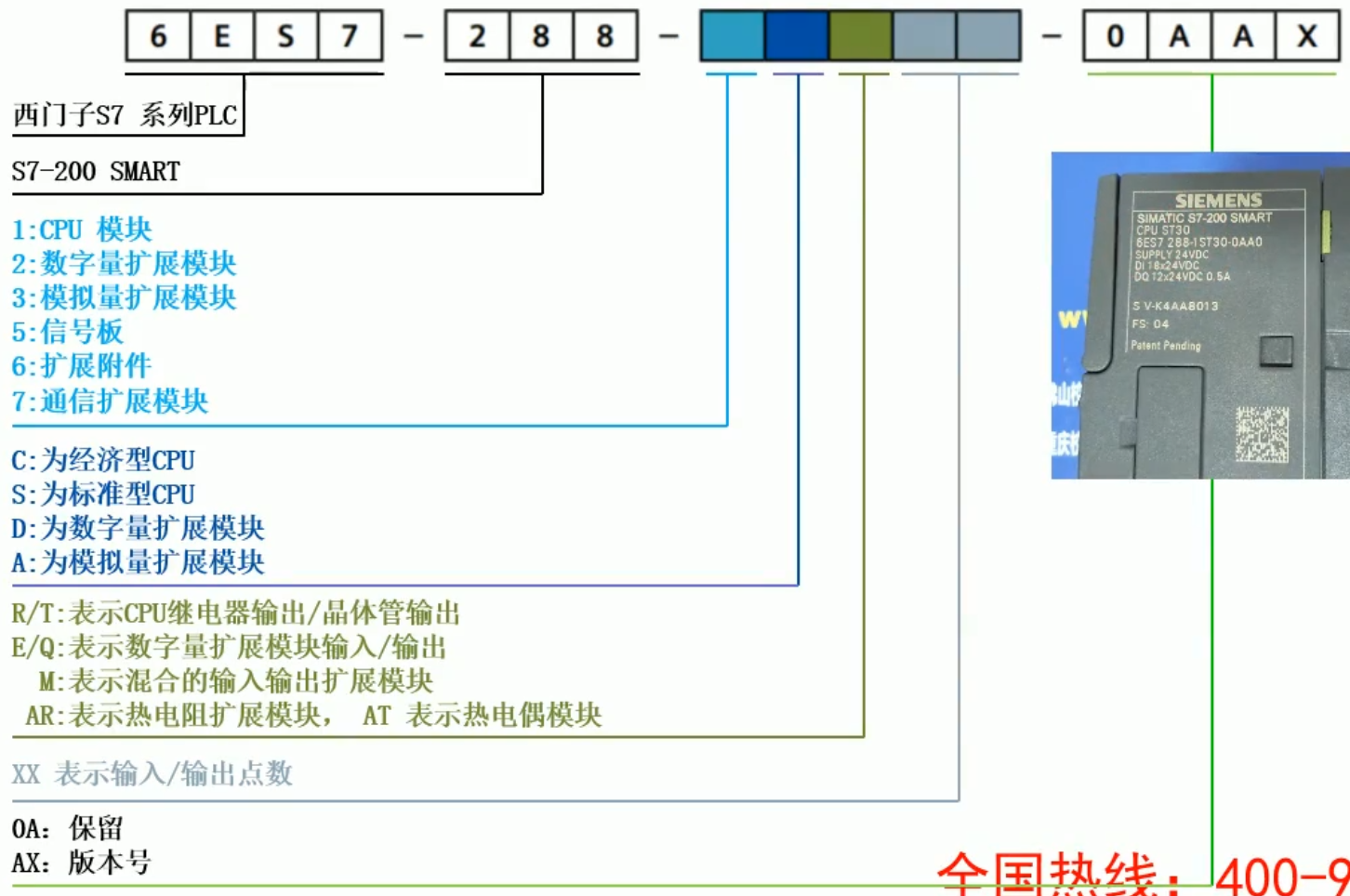

图1-6：S7-200smat的订货号

1.1.4 S7-200smart CPU选型

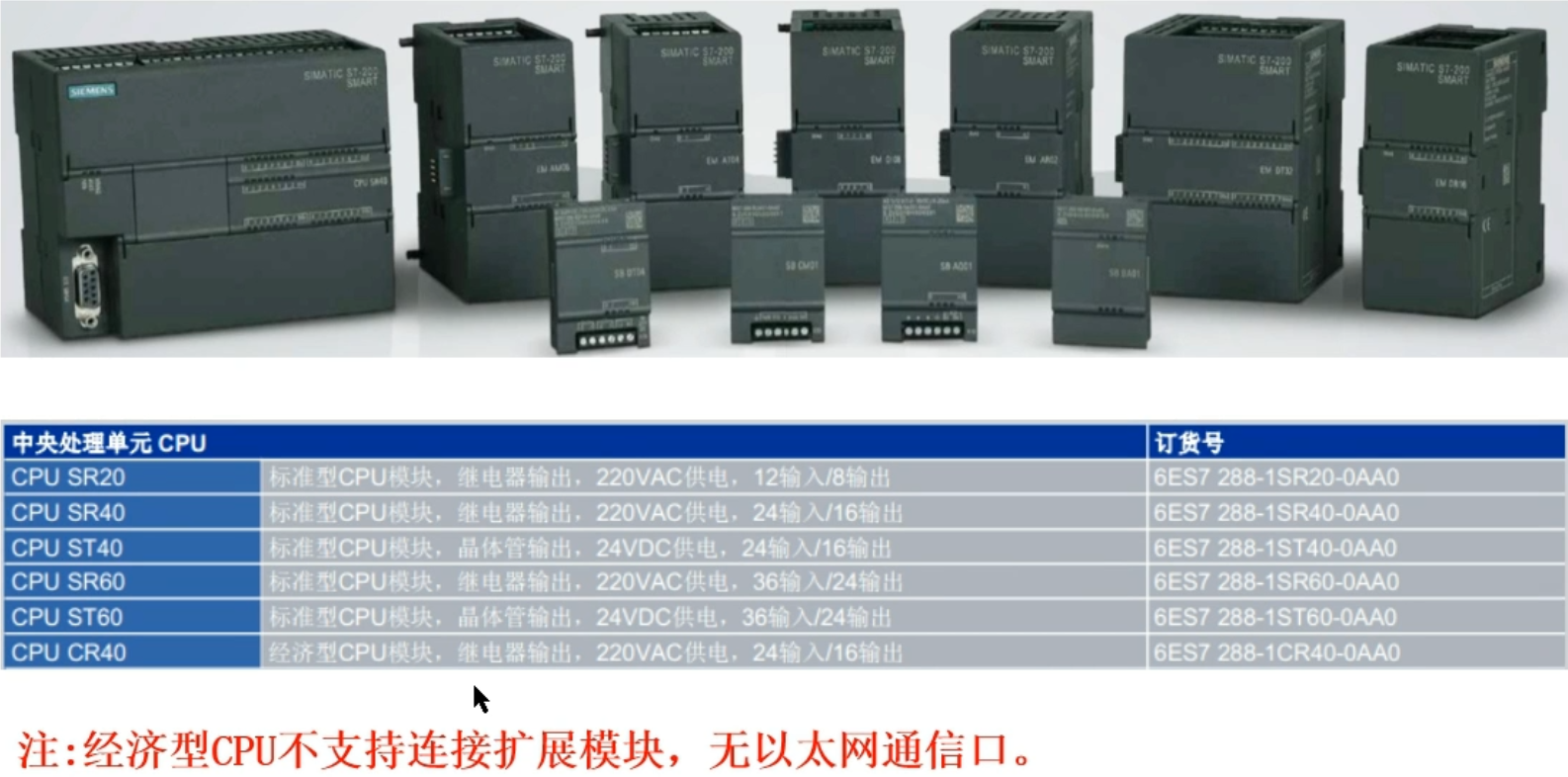

图1-7：S7-200smatCPU的选型

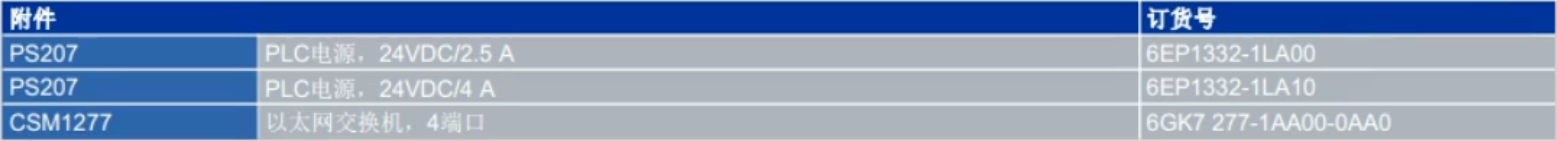

1.1.5 S7-200smart 扩展参数

图1-8：S7-200smat扩展参数

二、S7-200smart接线方式

2.1 S7-200smart接线

2.1.1 S7-200smart硬件接线

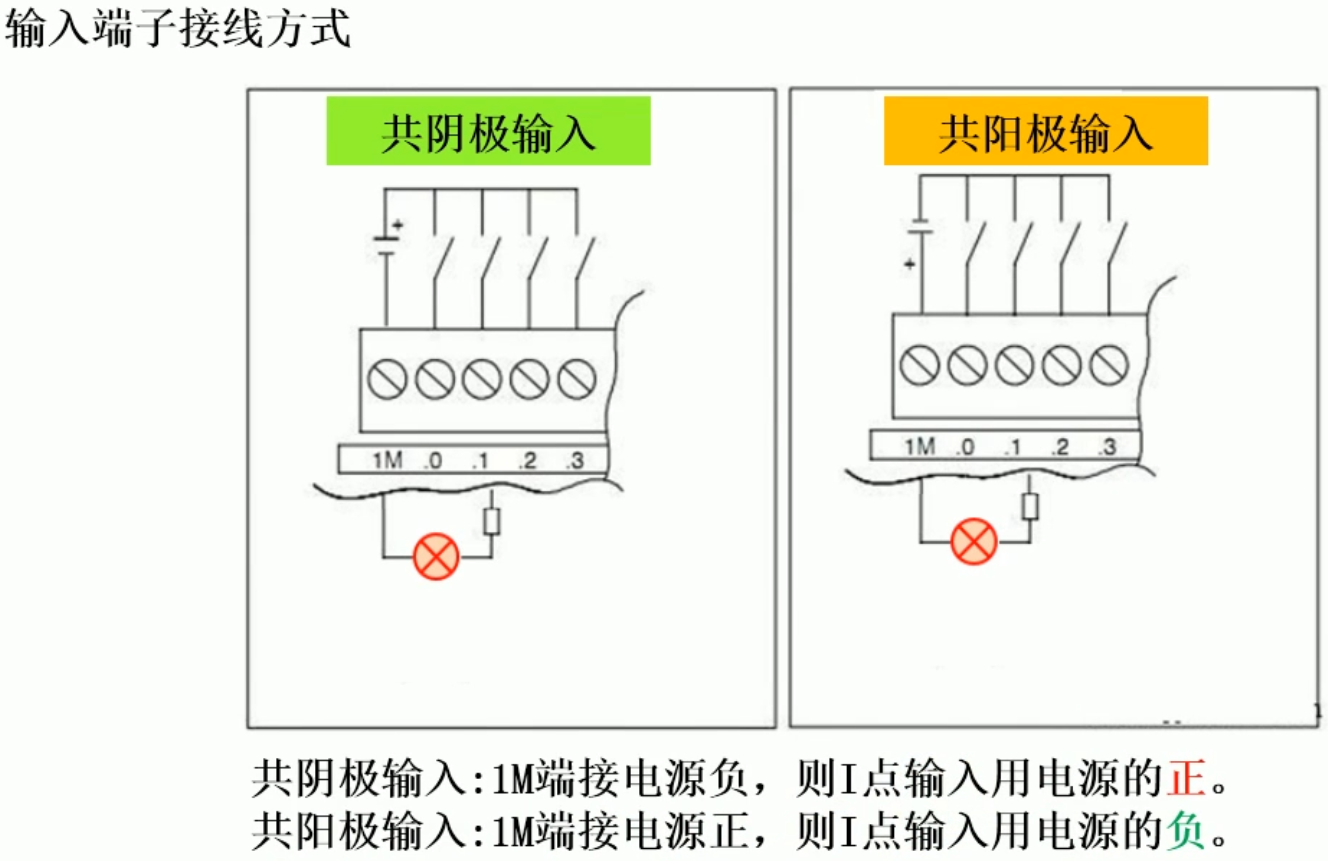

图2-1：S7-200smart输入端子接线方式

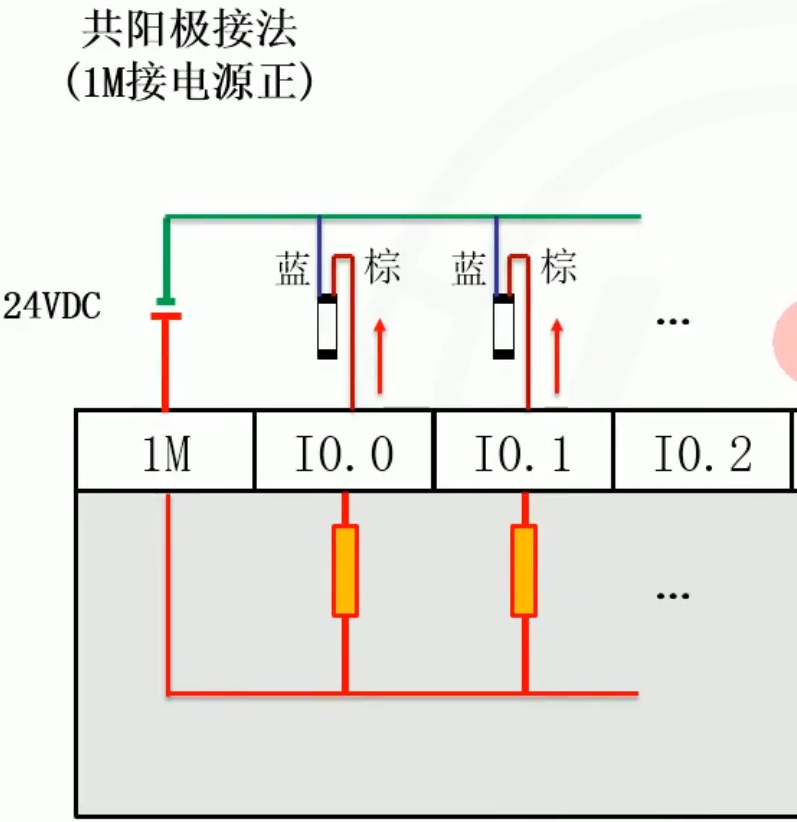

图2-2：S7-200smart两线制传感器共阳极接线方式

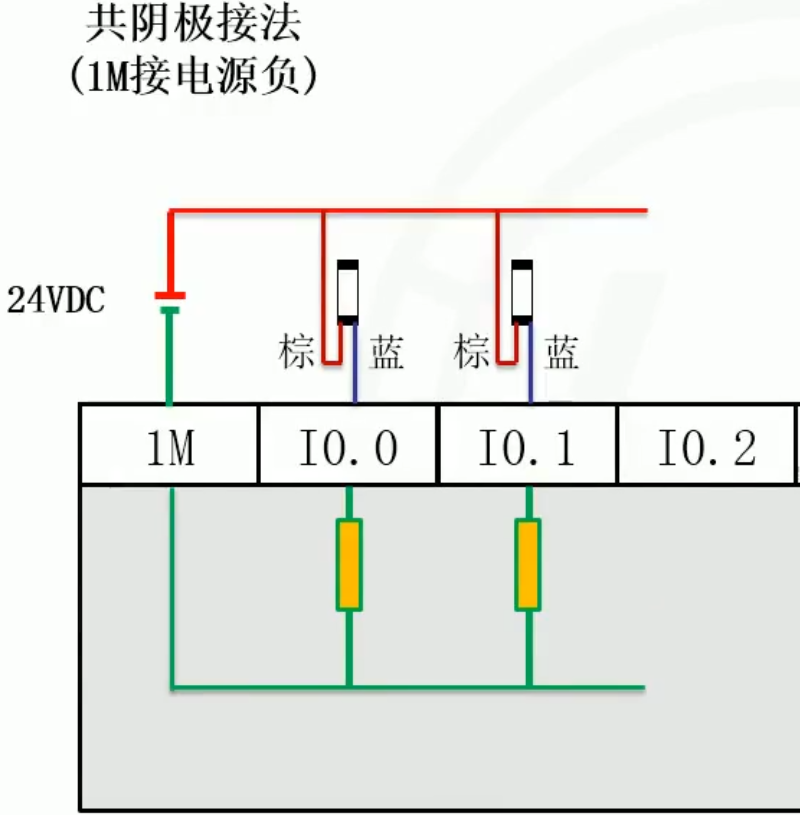

图2-3：S7-200smart两线制传感器共阴极接线方式

2.1.2 传感器与PLC硬件接线

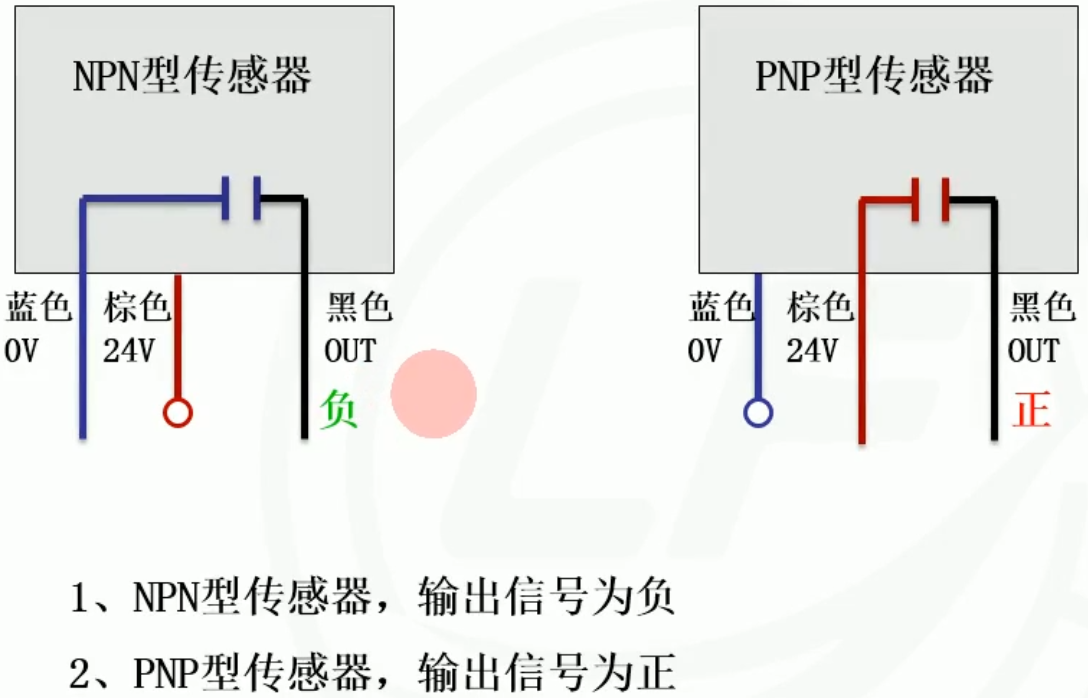

图2-4：NPN型与PNP型传感器接线方式

有的四线制传感器，只是将输出信号分为了常开和常闭两种信号。

图2-5：NPN型与PNP型传感器接线方式

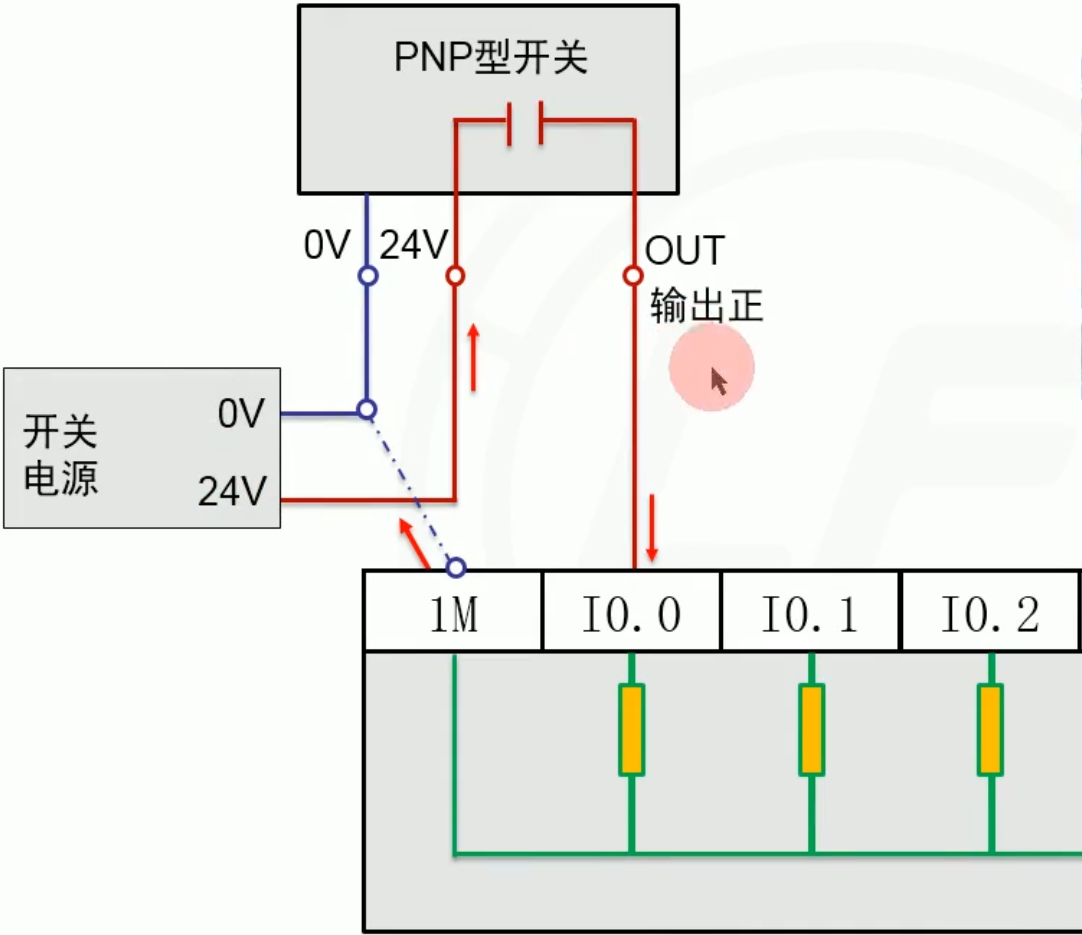

图2-6：PNP型开关接线方式

三、输出信号的接线类型

3.1 继电器与晶体管输出接线

3.1.1 继电器与晶体管接线

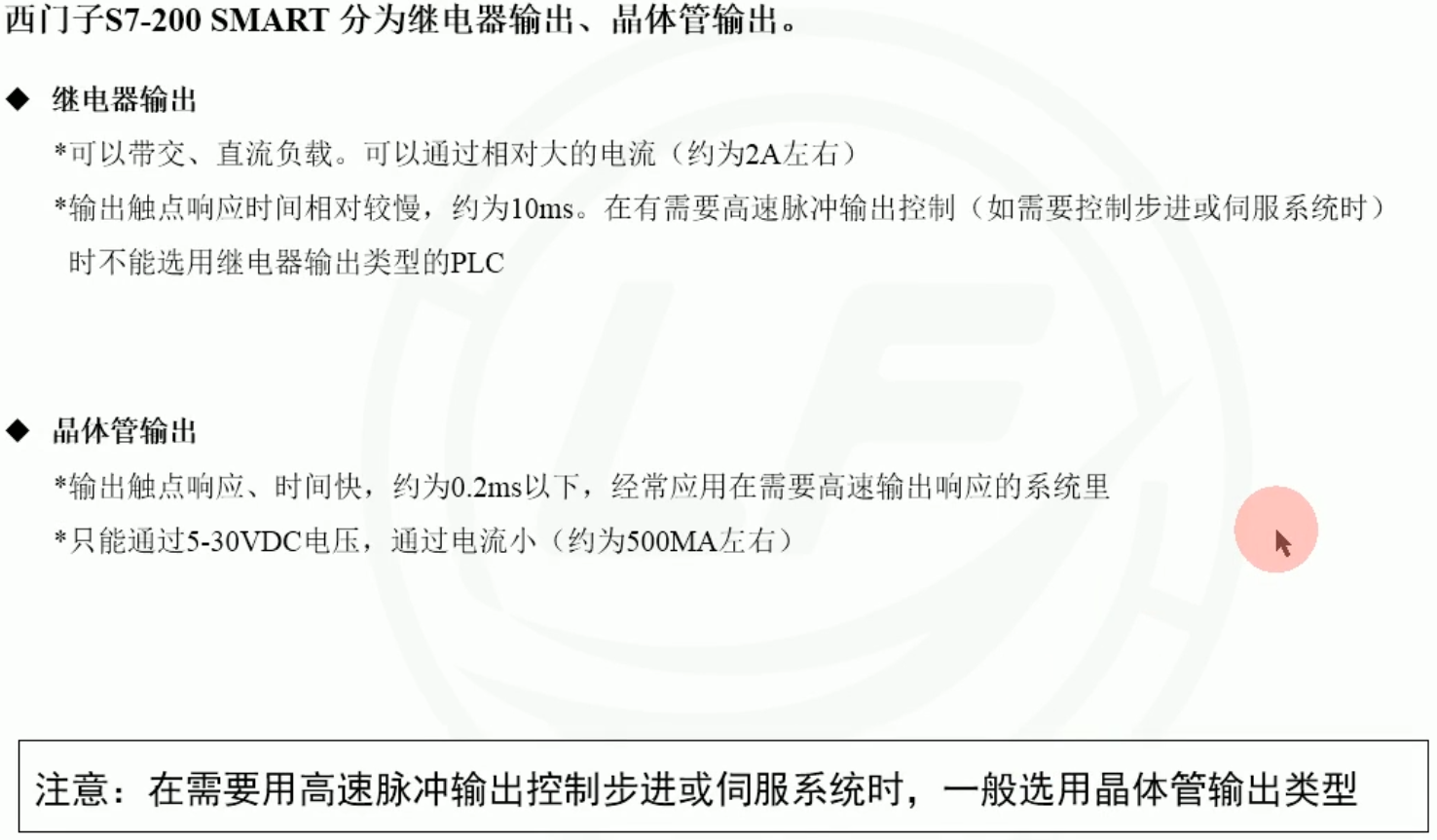

图3-1：S7-200smart继电器与晶体管输出

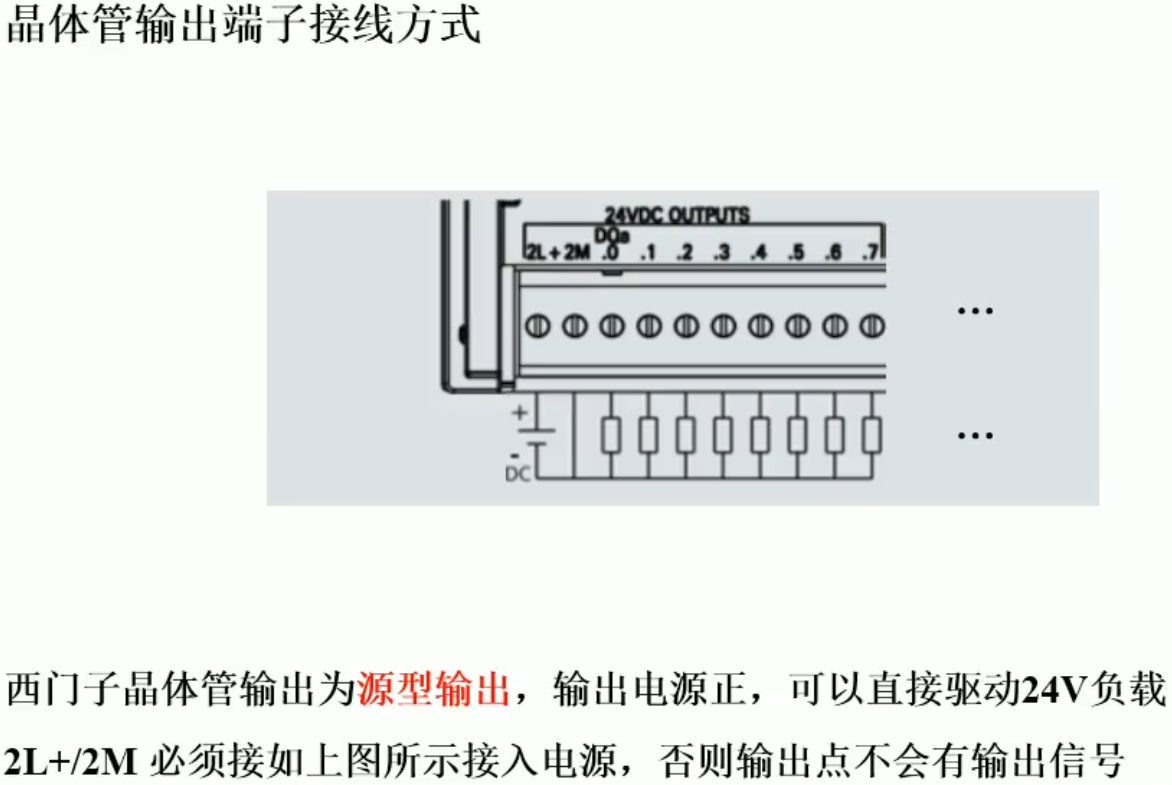

3.1.2 晶体管输出端子接线方式

图3-2：S7-200smart晶体管输出端子接线方式

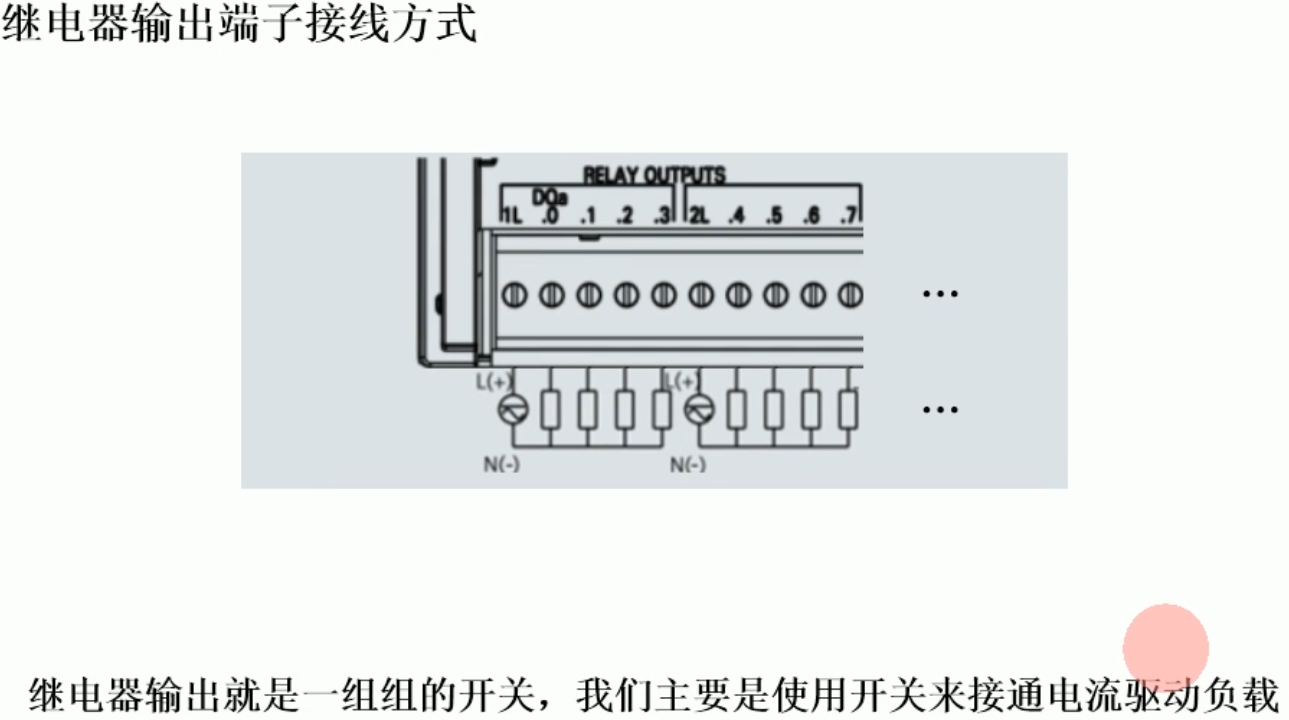

3.1.3 继电器输出端子接线方式

图3-2：S7-200smart晶体管输出端子接线方式

四、S7-200smart软件相关

4.1 PLC通信相关

4.1.1 软件无法与PLC通信处理

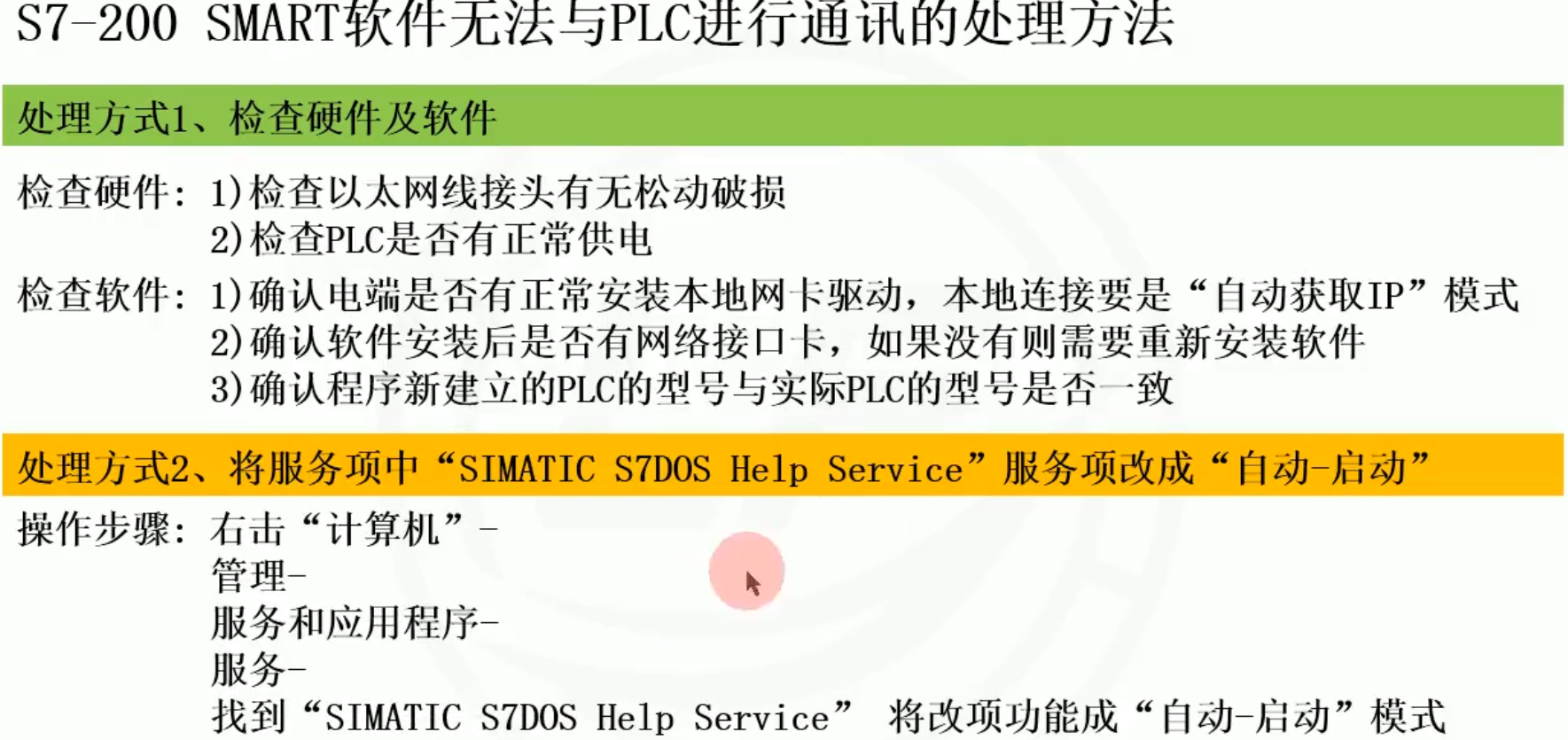

图4-1：S7-200smart软件与PLC无法进行通信处理

4.2 PLC编程相关

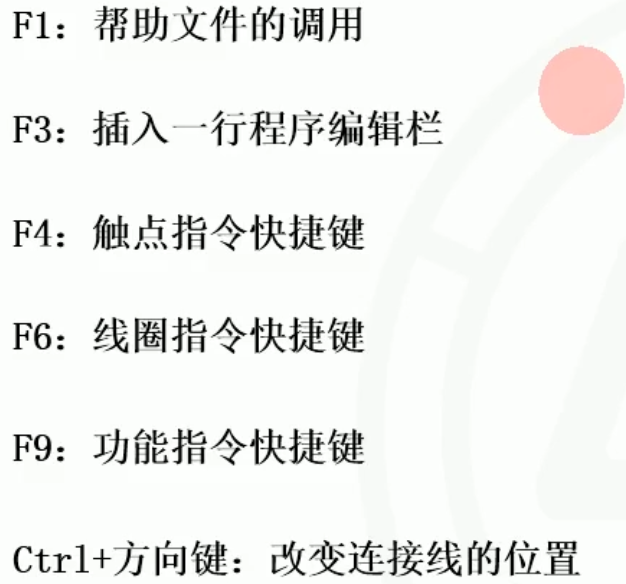

4.2.1 S7-200smart编程常用快捷键

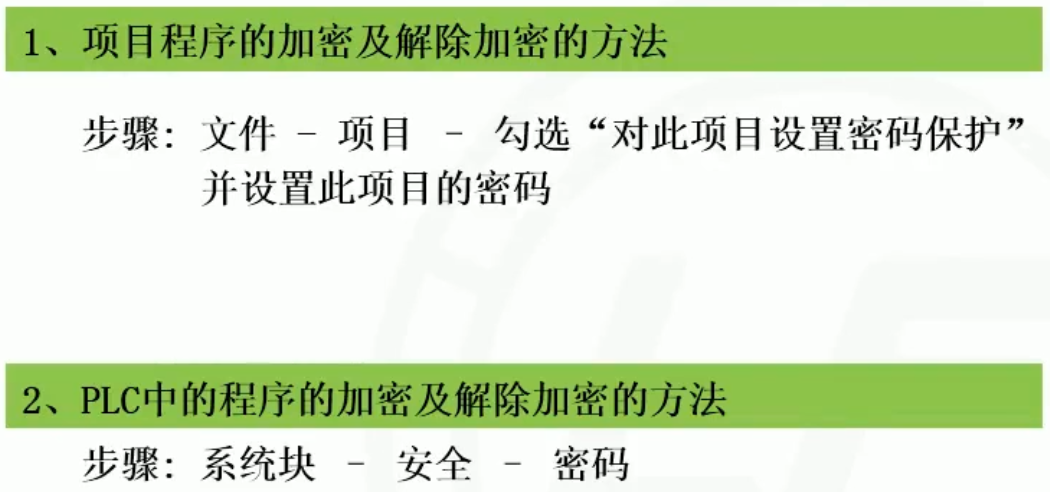

4.2.2 项目程序的加密及解除

图4-2：项目程序的加密及解除处理

4.2.3 S7-200smart程序转S7-200程序

smart后缀文件，需要先下载一个200smart软件。

打开软件后将程序与IO表依次复制到S7-200软件里即可。
